半導體先進封測（OSAT） 概念股與供應鏈

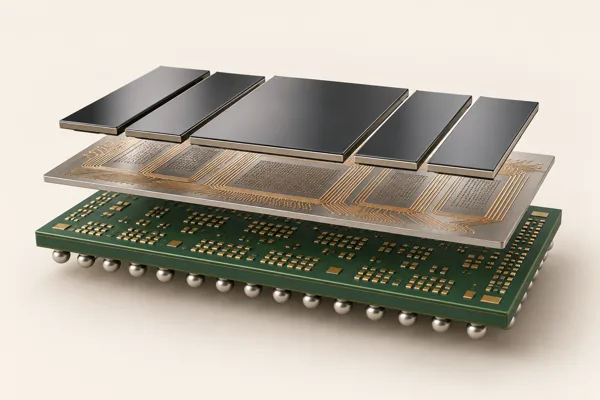

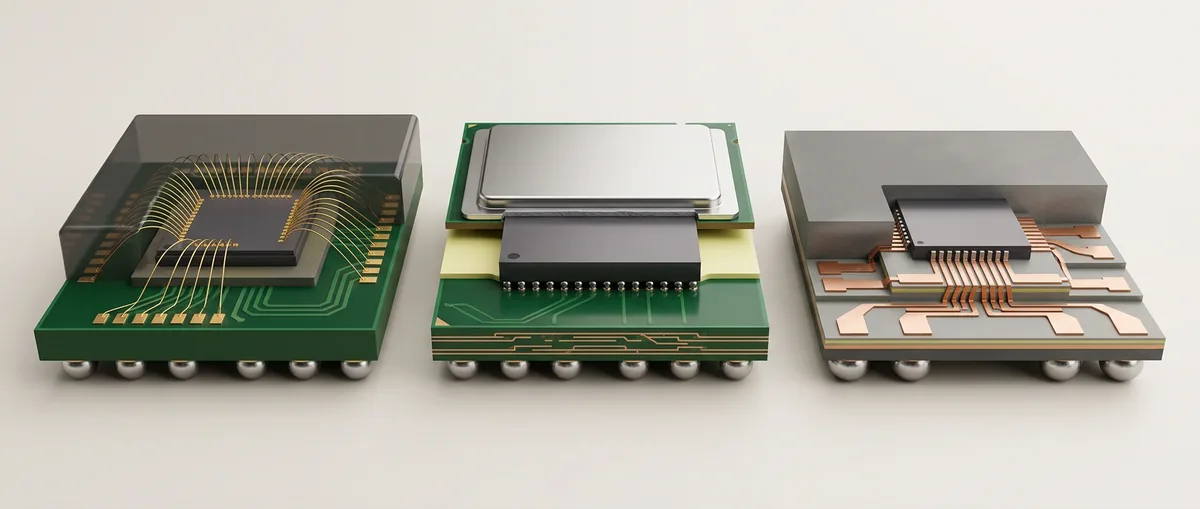

隨著晶圓微縮面臨物理瓶頸，半導體產業加速轉向先進封裝與高階測試。在人工智慧與高效能運算驅動下，晶片功耗突破千瓦且接腳數達數萬針，推動 2.5D 與 3D 異質整合、面板級扇出型封裝及共同封裝光學等規格轉換。前段晶圓代工廠與大型晶片設計廠主導架構制定，委外封測代工廠則承接外溢組裝與全面性測試。目前先進封裝維持高資本支出擴產，面板級封裝預計 2027 年上半年試產與量產，共同封裝光學預計 2026 至 2027 年推進驗證，市場高度聚焦量產良率與產能釋出進度。

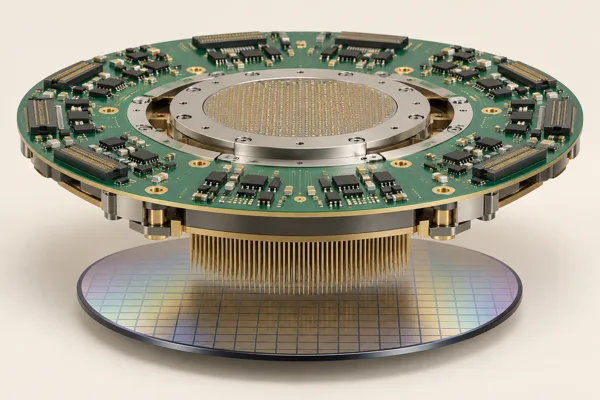

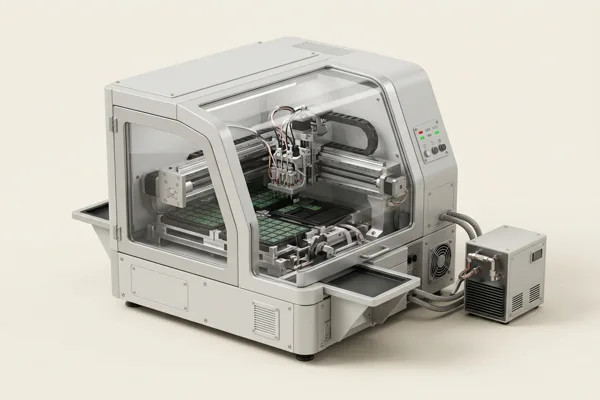

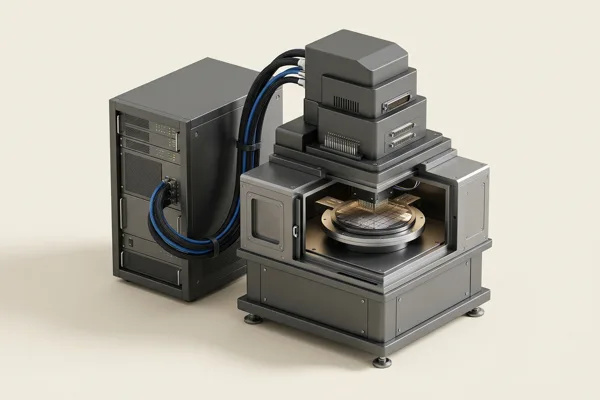

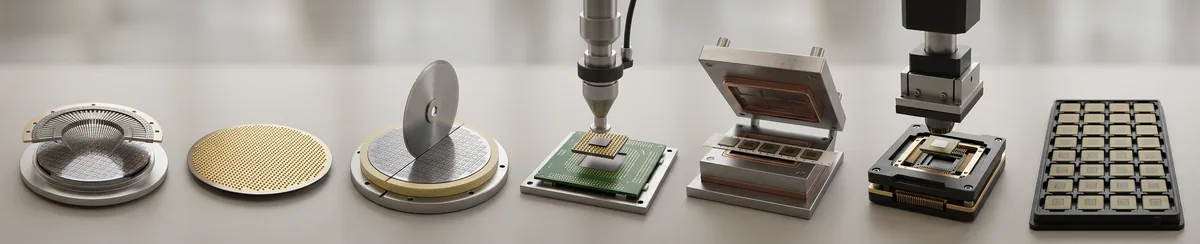

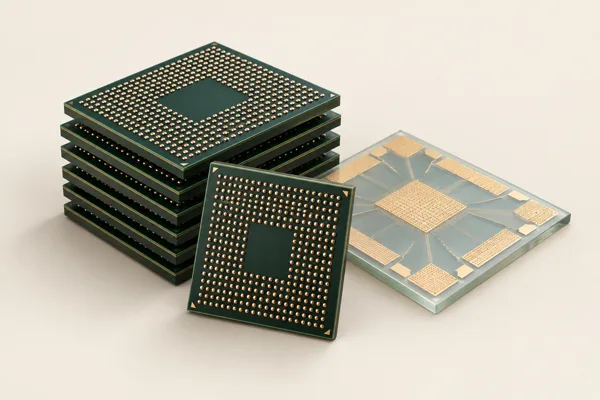

判斷供應鏈關聯深淺，關鍵在於是否掌握高技術門檻與量產瓶頸環節。在大尺寸多晶片封裝中，不同材料熱膨脹係數差異極易引發翹曲，散熱蓋板的平整度與高功率主動溫控測試是維持良率的核心；此外，微小針距使微機電探針卡與高頻測試座成為關鍵耗材。評估業者關聯深淺，應檢視高效能運算與先進封裝相關應用佔比、高階測試機台與無塵室之資本支出規模，以及是否獲得核心客戶簽署產能預付款協議，而非僅承接傳統成熟封測業務。後續需追蹤先進產能利用率與折舊變化。
