2 纳米与背面供电 概念股与供应链
10 档台股、4 个环节:为何重要、上中下游各做什么、每家公司与题材的关联度。
半导体制程推进至 2 纳米节点,沿用逾 10 年的 FinFET 面临物理极限,全面转向环绕闸极(GAA)纳米片架构以降低漏电;同时背面供电网络(BSPDN)将金属供电线移至晶圆背面,彻底解决正面线路雍塞与电压降问题。
10 档台股、4 个环节:为何重要、上中下游各做什么、每家公司与题材的关联度。
半导体制程推进至 2 纳米节点,沿用逾 10 年的 FinFET 面临物理极限,全面转向环绕闸极(GAA)纳米片架构以降低漏电;同时背面供电网络(BSPDN)将金属供电线移至晶圆背面,彻底解决正面线路雍塞与电压降问题。
晶体管靠闸极控制电流开或关。FinFET 的闸极包住通道三面;GAA 把通道切成几片横躺的纳米片,让闸极四面全包,比较不漏电,也能再缩小。片数为示意。
「直接参与」=做图上的零件或制程;「间接受惠」=不做图上的东西,但受这项技术带动的供需影响。示意图,非实际尺寸与比例;立体插图为 AI 生成。查证日 2026-10-13。
传统芯片的电源线和信号线都叠在晶体管上方,越往上越挤,电压也会一路掉。背面供电把电源线搬到晶圆背面,正面只走信号。
半导体制程推进至 2 纳米节点,沿用逾 10 年的 FinFET 面临物理极限,全面转向环绕闸极(GAA)纳米片架构以降低漏电;同时背面供电网络(BSPDN)将金属供电线移至晶圆背面,彻底解决正面线路雍塞与电压降问题。此架构变革主要由全球晶圆代工龙头引领,核心驱动力来自高效能运算、大型语言模型 AI 加速器及旗舰手机芯片对每瓦算力的极致追求。已公开时程显示,2 纳米预计于 2025 年第 4 季进入量产并于 2026 年放量,导入背面供电的埃米级 A16 制程则规划于 2026 年下半年生产就绪,使先进架构转换进度成为全球半导体市场焦点。

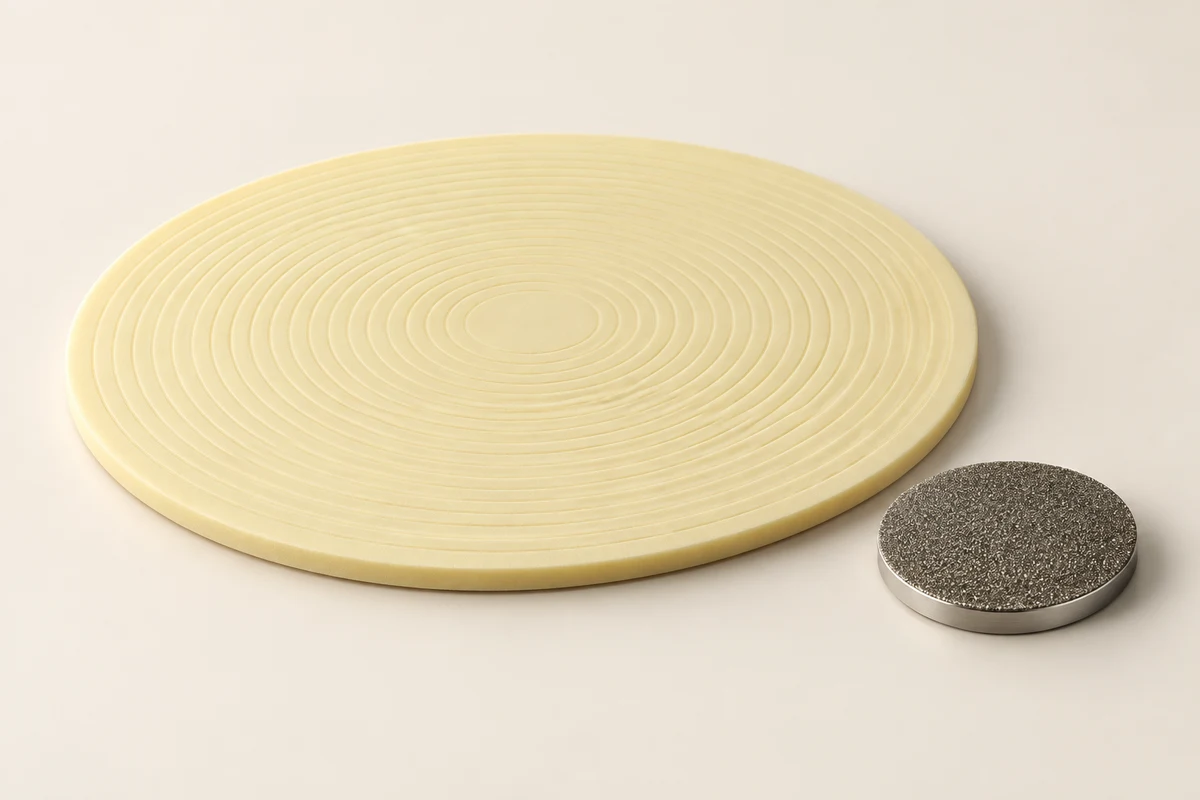

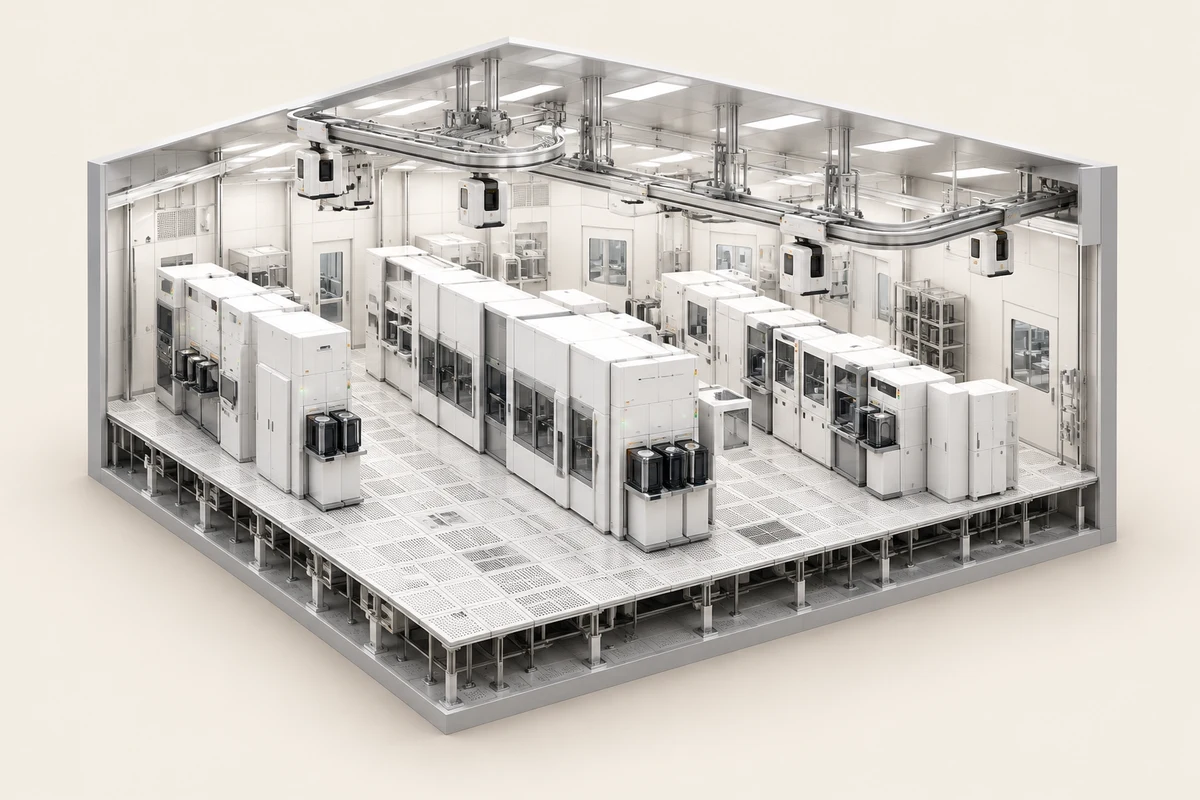

判断供应链关联深浅,关键在于掌握量产瓶颈与价值集中环节。背面供电需将晶圆研磨减薄至微米级,使化学机械研磨道数遽增,研磨平坦化精度、承载晶圆贴合及防范翘曲破片为良率核心;晶背微通孔对位容错极低,带动纳米级材料分析验证需求;且纳米片沉积与微影结构严苛,推升特用化学品与特殊气体达到兆分之一纯度门槛。评估个别厂商时,应检视其产品是否实质打入 2 纳米验证清单、是否为制程扩增工序的耗材独家或主要供应者。后续需追踪新竹宝山与高雄新厂装机进度、2 纳米初期良率表现及埃米节点生产就绪等公开指标。

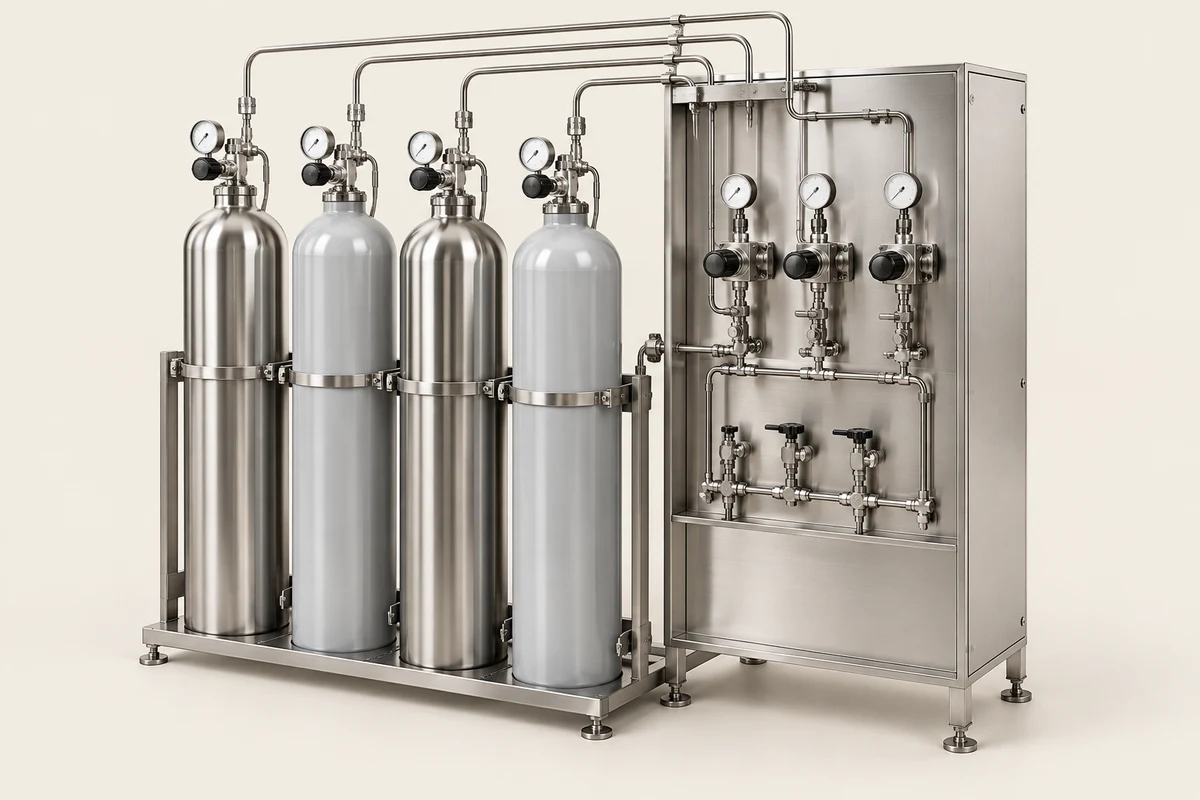

提供纳米片薄膜沉积特气、EUV 微影洗涤剂及高纯度电子级清洗溶剂。GAA 纳米片交替沉积与晶背微通孔制程对化学品纯度容忍度拉升至 ppt 等级,且微影高深宽比结构极易倒塌,要求超高纯度合成技术、微量杂质分离能力与专利配方改质技术,认证周期长且壁垒极高。
订阅版另有:量产难点 1 项、局部放大图 订阅 →


专注于提供 2 纳米 GAA 纳米片与晶背供电结构之材料分析、故障分析与可靠度检测服务。在全新三维通道与双面对准结构下,纳米级硅穿孔微缺陷极难捕捉,仰赖高阶穿透式电子显微镜超薄样品制备技术与专利分析定位能力,为先进制程良率调校与研发迭代的核心依托。
订阅版另有:量产难点 1 项、局部放大图 订阅 →
新竹宝山与高雄新厂 2 纳米产线装机与量产进度
晶圆龙头 A16 背面供电制程于 2026 年下半年生产就绪状况
高阶 AI 芯片与旗舰手机处理器导入 2 纳米架构开案时程
化学机械研磨耗材与 ppt 等级特化气体认证放量情形
