半导体先进封测(OSAT) 概念股与供应链
17 档台股、5 个环节:为何重要、上中下游各做什么、每家公司与题材的关联度。
随着晶圆微缩面临物理瓶颈,半导体产业加速转向先进封装与高阶测试。
17 档台股、5 个环节:为何重要、上中下游各做什么、每家公司与题材的关联度。
随着晶圆微缩面临物理瓶颈,半导体产业加速转向先进封装与高阶测试。
封装把芯片接到外面的世界:打线用细线连接、覆晶把芯片翻过来用凸块直接焊、扇出型用重布线层把接点拉到芯片外面。AI 芯片多用更大的覆晶与 2.5D 封装。
「直接参与」=做图上的零件或制程;「间接受惠」=不做图上的东西,但受这项技术带动的供需影响。示意图,非实际尺寸与比例;立体插图为 AI 生成。查证日 2026-10-13。

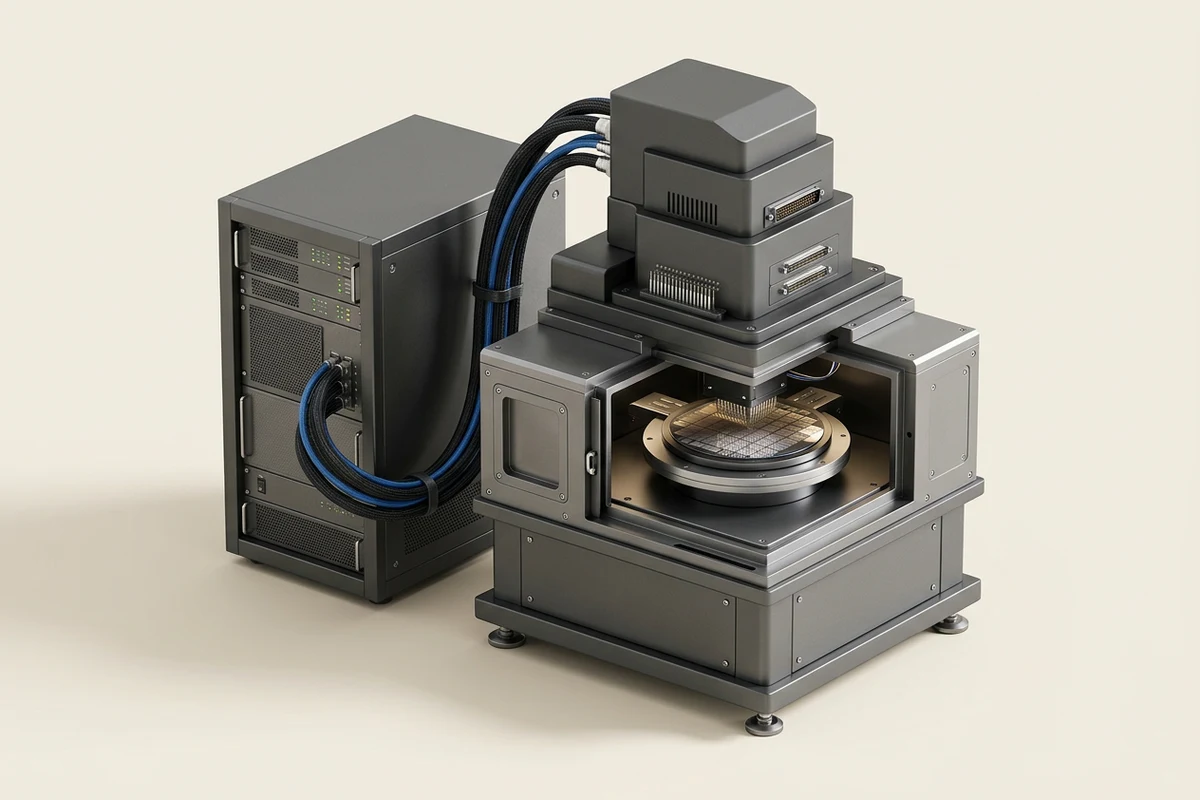

先测再封、封完再测:晶圆测试先挑出坏晶粒,封装后再做成品与系统级测试;AI 芯片功耗高,测试时间长,还要控温。
随着晶圆微缩面临物理瓶颈,半导体产业加速转向先进封装与高阶测试。在人工智能与高效能运算驱动下,芯片功耗突破千瓦且接脚数达数万针,推动 2.5D 与 3D 异质整合、面板级扇出型封装及共同封装光学等规格转换。前段晶圆代工厂与大型芯片设计厂主导架构制定,委外封测代工厂则承接外溢组装与全面性测试。目前先进封装维持高资本支出扩产,面板级封装预计 2027 年上半年试产与量产,共同封装光学预计 2026 至 2027 年推进验证,市场高度聚焦量产良率与产能释出进度。
判断供应链关联深浅,关键在于是否掌握高技术门槛与量产瓶颈环节。在大尺寸多芯片封装中,不同材料热膨胀系数差异极易引发翘曲,散热盖板的平整度与高功率主动温控测试是维持良率的核心;此外,微小针距使微机电探针卡与高频测试座成为关键耗材。评估业者关联深浅,应检视高效能运算与先进封装相关应用占比、高阶测试机台与无尘室之资本支出规模,以及是否获得核心客户签署产能预付款协议,而非仅承接传统成熟封测业务。后续需追踪先进产能利用率与折旧变化。

提供先进封装所需之高层数大面积芯片载体,以及微米级平整度的均热片与热介面材料。技术门槛包含微细线路制作、极致平坦度加工与高导热材料整合能力。
订阅版另有:门槛、局部放大图 订阅 →

负责提供晶圆测试与成品测试过程中的关键接触介面,涵盖微机电探针卡、高频同轴测试座与测试载板。随着先进封装接脚数达数万针且间距缩减至数十微米,微小针距下的探针耐磨损度、高频信号完整性与高速传输延迟控制构成极高技术壁垒。
订阅版另有:量产难点 1 项、局部放大图 订阅 →

提供芯片后段制程专用的高阶自动化机台,涵盖芯片分选机、主动温控系统、晶圆切割与光学断层扫描检测机台。由于先进封装芯片功耗极高且结构复杂,设备必须具备在数秒内精准控温、高精度非破坏性缺陷检测及晶圆植球切割之严苛能力。
订阅版另有:量产难点 1 项、局部放大图、这一段的新技术:预烧测试(Burn-in) 订阅 →

执行晶圆薄化、微凸块制作、硅中介层贴合、面板级扇出型封装及光电模组封装等后段制程。
订阅版另有:门槛、量产难点 1 项、局部放大图、这一段的新技术:扇出型晶圆级封装(FOWLP/InFO) 订阅 →

针对先进封装前之晶圆与封装后之成品进行电性功能测试、系统级模拟负载测试与高温高压老化预烧测试。
订阅版另有:门槛、量产难点 1 项、局部放大图、这一段的新技术:预烧测试(Burn-in) 订阅 →
封测厂高阶测试设备资本支出与产能利用率走势
客户长约预付款协议与资产负债表合约负债变化
面板级封装产线于 2027 年试产与量产推进时程
共同封装光学与外部光源模组在系统端之验证进度
