硅晶圆 概念股与供应链

10 档台股、4 个环节:为何重要、上中下游各做什么、每家公司与题材的关联度。

硅晶圆是半导体芯片制造的基底材料,经由多晶硅熔融长晶、切片、抛光至磊晶制成。

整理日期 2026-09-30・依公开信息整理,时程与进度以公司公告为准・不是投资建议

题材热度

−1.4%
近 60 个交易日・10 档等权 ・相对加权 -7.3 个百分点上涨 4 档下跌 6 档
题材等权加权指数

一张图看懂硅晶圆

  1. 1
    单晶硅棒从熔融的硅慢慢拉出来
    原生硅晶圆制造 →
  2. 2
    切片线锯切成薄片,表面还很粗
    原生硅晶圆制造 →
  3. 3
    抛光片研磨、抛光到像镜面
    原生硅晶圆制造 →

芯片就做在这片晶圆的表面。先进芯片多用 12 吋(约 300 毫米)晶圆,功率与类比元件常用 6 到 8 吋。表面越平、缺陷越少,芯片良率越高。

台湾在哪一段

「直接参与」=做图上的零件或制程;「间接受惠」=不做图上的东西,但受这项技术带动的供需影响。示意图,非实际尺寸与比例;立体插图为 AI 生成。查证日 2026-10-13。

原理三分钟

1晶棒怎么长出来

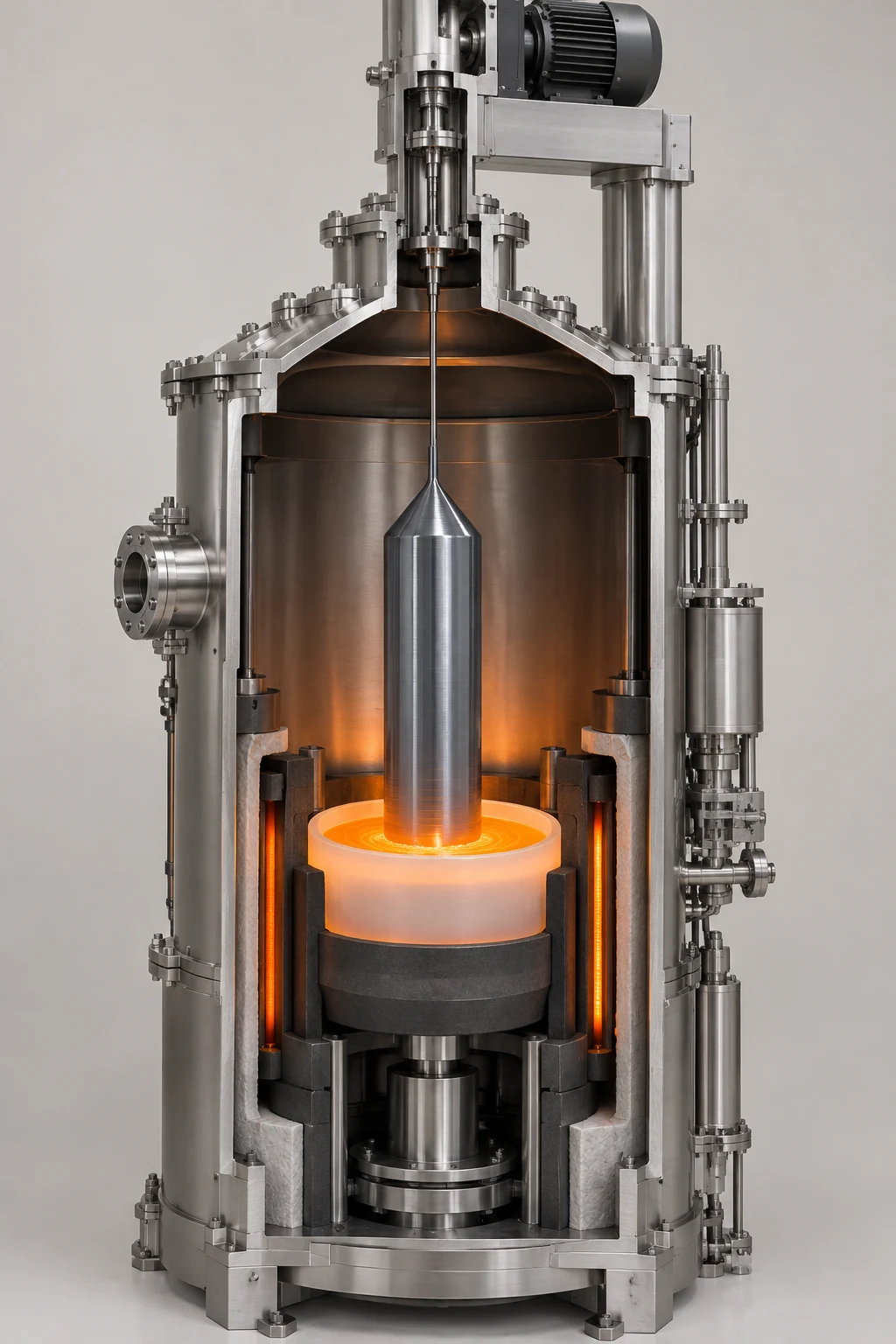

立体示意:剖开的长晶炉,顶端是拉晶头与马达,一条细钢索穿过上方窄腔吊着晶种;主腔里一根灰色发亮的单晶硅棒,上端细颈、往下张开成圆锥再变成长圆柱,底端碰到液面;炉底白色石英坩埚装着发橘光的熔融硅,下方是黑色石墨承座,两侧是发光的石墨加热器与保温层24
  1. 1
    拉晶与旋转晶种一边转、一边往上拉
  2. 2
    单晶硅棒原子排列整齐的一整根晶体
    原生硅晶圆制造 →
  3. 3
    石英坩埚装熔融硅的容器
  4. 4
    石墨加热器与承座高纯度石墨零件
    看〈半导体特用化学与耗材〉图解 →
  5. 5
    熔融硅硅约在 1,414°C 熔化

这种方法叫柴氏拉晶法:把高纯度多晶硅熔掉,用晶种带出排列整齐的单晶。温度场稍有不稳,晶体里就会留下缺陷。

🔒 原理其余 1 段在订阅版
  • 抛光片和磊芯片
订阅看完整内容 →
硅晶圆为何重要(完整说明)

硅晶圆是半导体芯片制造的基底材料,经由多晶硅熔融长晶、切片、抛光至磊晶制成。随人工智能与高效能运算普及,芯片面积扩大与高带宽内存堆叠,带动 12 吋先进抛光片与磊芯片结构性需求;同时,先进制程节点微缩使微影光罩层数激增,推升设备调机与监控所需的再生晶圆倍数消耗。此外,车用与电源管理芯片加速由成熟尺寸转往 12 吋重掺晶圆,先进封装亦带动方形与特殊承载晶圆导入。全球原生硅晶圆呈现高度寡占,市场焦点聚焦于全球前 5 大厂海内外扩产装机、送样验证进度,以及再生晶圆新产能开出时程。

关联程度取决于产品尺寸结构、长约覆盖度与先进制程渗透率。硅晶圆长晶之热场控制、纳米级晶格缺陷消除,以及极紫外光微影所需之超高表面平整度,为量产核心瓶颈与价值集中处。评估企业关联深浅,首重 12 吋先进磊芯片与高阶再生晶圆营收比重,因其技术门槛高且具备议价优势;其次需检视合约负债规模以衡量长约能见度,并追踪新厂折旧对毛利率之影响。后续观察指标包括代工厂产能利用率回升幅度、存货周转天数是否回落至健康水位、海外新厂扩产装机时程,以及中国成熟制程产能释出对现货报价之干扰。

硅晶圆
硅晶圆本刊制图・AI 生成示意

中游原生硅晶圆制造3 档直接参与

涵盖长晶、滚圆、切片、研磨、抛光至磊晶生长等工序,制造高纯度半导体原生基板。

订阅版另有:门槛、量产难点 2 项、局部放大图 订阅 →

这一段有 3 家台湾公司公司名单、关联度、营收热度与每家公司的关联理由在订阅版订阅后阅读
再生晶圆
再生晶圆本刊制图・AI 生成示意

中游再生晶圆加工服务2 档直接参与

将晶圆代工厂用于前段监控与机台调校的已镀膜晶圆回收,经由精密剥膜、化学机械研磨抛光与清洗,回复至裸片标准。

订阅版另有:门槛、量产难点 1 项、局部放大图、这一段的新技术:背面供电(BSPDN) 订阅 →

这一段有 2 家台湾公司公司名单、关联度、营收热度与每家公司的关联理由在订阅版订阅后阅读
晶圆
晶圆本刊制图・AI 生成示意

下游集成电路与内存制造2 档间接受惠

采购 8 吋与 12 吋高阶抛光片及磊芯片作为基底,进行微影、蚀刻与薄膜沉积等复杂制程,生产逻辑 IC、电源管理芯片与动态随机存取内存。该环节对原生硅晶圆之平整度与缺陷率具备严格的供应商认证标准。

这一段有 2 家台湾公司公司名单、关联度、营收热度与每家公司的关联理由在订阅版订阅后阅读
功率元件
功率元件本刊制图・AI 生成示意

下游功率与光电元件代工3 档间接受惠

采购 6 吋至 8 吋重掺硅晶圆或硅基板,从事功率分离式元件、高压类比 IC、感测元件与光电晶粒之晶圆代工与制造。受益于车用电子、工业控制及绿能电源转换需求,为成熟尺寸与特殊规格硅晶圆之重要去化端。

订阅版另有:量产难点 1 项、这一段的新技术:GaN 氮化镓 订阅 →

这一段有 3 家台湾公司公司名单、关联度、营收热度与每家公司的关联理由在订阅版订阅后阅读
🔒 共同门槛与竞争力在订阅版
  • 竞争力总结
订阅看完整内容 →

接下来看什么

  1. 1
    订单

    硅晶圆大厂合约负债金额与长约履行进度

  2. 2
    技术

    下游客户与晶圆制造厂存货周转天数变化

  3. 3
    时程

    12 吋先进制程产能利用率与新厂装机认证时程

  4. 4
    技术

    再生晶圆高阶规格扩充与先进制程投片动态

近期相关文章

更多 2 篇
ⓘ 怎么判定关联度
关联度高
题材相关产品是主要业务之一,或是瓶颈环节的主要供应者且已量产出货。
关联度中
已出货或通过认证,但不是主要业务。
布局中
送样、验证、布局阶段或间接相关。
依公开信息判定,会随量产进度调整;关联度不是股价或投资建议。
